PowerDesigner UML关联线显示名称

在使用PowerDesigner绘制UML时,我们需要在两个实体之间进行建立关联关系,怎样显示关联关系的名称呢?下面将教你,呵呵。

在使用PowerDesigner绘制UML时,我们需要在两个实体之间进行建立关联关系,怎样显示关联关系的名称呢?下面将教你,呵呵。先看看效果图,如下图:

PowerDesigner UML关联线显示名称

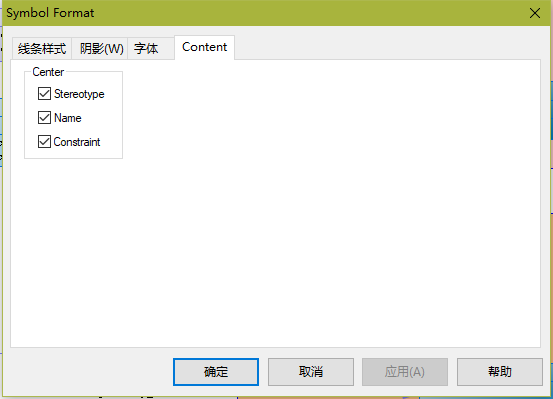

上图中,红色框中的即为关联的关系的名称。那我们需要怎样进行显示呢?选中关联关系线,右击选择“格式”,打开如下窗口:

PowerDesigner UML关联线显示名称

将“Name” 选项进行勾选上即可。
